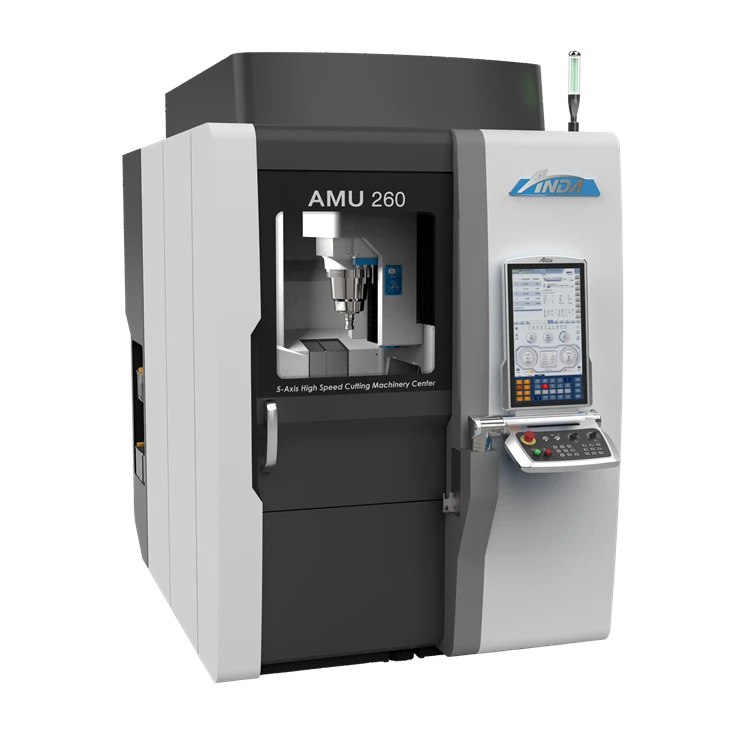

Centre d'usinage de coupe à grande vitesse AMU260

Panneau de commande multitactile-de 23,8 pouces

- L'écran haute résolution de 23,8 pouces-offre praticité et confort d'utilisation ;

- La combinaison NC+PC et ICS permet un accès rapide et facile aux paramètres et aux données utilisateur ;

- Les sélections de programmes sont étendues aux disques durs, aux clés USB et aux réseaux ;

- La fonction de simulation d'usinage mécanique surveille l'état de l'usinage en temps réel ;

- Sa capacité d'interaction intuitive permet un affichage plus détaillé des informations sur l'ordre des tâches et des informations sur le programme.

Système de refroidissement à vis creuse à trois -axes

- Les vis creuses sont refroidies pour améliorer la précision et la stabilité de l'usinage ;

- Le servomoteur est refroidi pour isoler la conduction thermique ;

- Les roulements sont refroidis pour augmenter la précision du positionnement.

Magasin d'outils à entraînement direct

- Le magasin de 40 outils est associé à des processus pour un usinage efficace ;

- La sélection intelligente des outils réduit le temps de changement d'outil ;

- La conception compacte réduit les taux de réparation.

Technologie de moteur à entraînement direct

- Aucun jeu n'est présent ;

- L'axe d'inclinaison fournit un couple jusqu'à 1 050 Nm, ce qui garantit d'excellentes performances d'accélération ;

- Une rotation à grande vitesse-et une indexation à haute-précision sont réalisables ;

- La durée de vie du produit est prolongée et nécessite moins de maintenance.

Broche haute rigidité de 20 000-tr/min

- Le diamètre intérieur du roulement a été augmenté de 40 mm à 60 mm. Un roulement à billes en céramique de haute-précision est

utilisé pour améliorer la rigidité;

- Un double refroidissement est appliqué à la broche pour garantir efficacement l'allongement thermique ;

- La zone de verrouillage a été étendue d'un diamètre de 135 mm à 216 mm, ce qui garantit un usinage de haute-stabilité ;

- Les trous coniques BBT30 à haute-rigidité favorisent les coupes lourdes à faible-vitesse.

Entrepôt stéréoscopique intelligent multifonctionnel-

-Un robot intégré-à six articulations-de 10 kg et un entrepôt intelligent sont disponibles ;

- L'entrepôt peut être agrandi pour accueillir 140 outils, réalisant ainsi un usinage à haute-efficacité.

La structure détermine la précision

- La structure du cadre à double-colonne issue d'une conception innovante établit une référence en matière de rigidité élevée ;

- Le corps combiné à la base à travers trois points de support présente une structure avancée et innovante à haute -rigidité ;

- Les rails de guidage à rouleaux à haute-rigidité garantissent un usinage et une production stables ;

- Grâce à une haute précision et une grande fiabilité, l'accélération est supérieure à 1,2 G

Moteur-haute vitesse refroidi par eau-avec vitesses élevées et basses

-Le moteur technologique refroidi à l'eau-avec des vitesses élevées et basses permet un changement de vitesse automatique et un usinage à vitesse variable- ;

- Le moteur haute puissance de 8 KW/35,6 Nm- facilite les coupes lourdes à faible-vitesse ;

- Le moteur peut passer automatiquement de l'engrenage à basse-vitesse à l'engrenage à haute-vitesse pour permettre un usinage à grande vitesse-à grande vitesse-de grandes zones avec une grande précision ;

-La broche mécanique intégrée-à moteur-est idéale pour l'usinage de haute-précision.

Spécifications mécaniques

Taille du tableau

φ260 millimètres

Traversée sur l'axe X-

400 millimètres

Traversée de l'axe Y-

500 millimètres

Traversée de l'axe Z-

380 millimètres

Un-traversée d'axe

150 degrés (-120 degrés /+30 degrés)

Traversée de l'axe C-

360 degrés (continu)

Vitesse de broche

20000 r.p.m.

Cône d'alésage de broche

BBT30

Avance rapide (G00)

36 M/min

Avance de coupe (G01)

20 M/Min

Taille d'usinage standard

φ260 mm × H290 mm

Taille maximale d'usinage

φ380 mm × H210 mm

Charge maximale de la table

100kg (sous condition) / 50 kg

Capacité du magasin d'outils

40 outils

Précision de positionnement des axes XYZ
(Norme IS010791-4)

0,005 mm

Précision de positionnement des axes AC
(Norme IS010791-4)

6"

Répétabilité des axes XYZ
(Norme ISO10791-4)

0,003 mm

Répétabilité des axes AC
(Norme IS010791-4)

4"

Accélération

1.2G

Empreinte

1 700 mm × 2 940 mm

Poids

6 500 kg

Accessoires standards

■ Système de refroidissement central
-Refroidissement du moteur de broche
-Refroidissement par circulation interne de la broche-
-Refroidissement du servomoteur
-Refroidissement à vis creuse à trois axes-
-Refroidissement des roulements
-A-refroidissement du moteur couple d'axe
-C-refroidissement du moteur couple de l'axe
■ Table rotative à double axe-à support DDR
■ Système de surveillance visuelle-intégré
■ Écran LCD tactile 23,8
■ Échangeur de chaleur réfrigérant
■ Lampe de travail
■ Témoin d'avertissement à trois -couches
■ Contacter le système de mesure automatique de longueur d'outil
■ Fonctions système :
-Système d'assistance intelligent ICS
-Fonction HSChaute vitesse et haute précision
-Fonction RTCP
■ Système de changement d'outil automatique-40 outils
■ Couvercle en tôle entièrement fermé
■ Boîte de filtre à copeaux
■ Chariot à chips
■ Réservoir d'eau auxiliaire
■ Système de filtration de précision
■ Pompe à eau
■ Sac filtrant 50u
■ Outils de réglage et boîte à outils
■ Vis et patins de réglage horizontal
■ Garantie mécanique d'un-an
■ Garantie du contrôleur de deux - ans

Accessoires en option

■ Broche électrique /30 000 tr/min/HSK-A50
■ Codeur optique linéaire 3 axes/résolution HEIDENHAIN : 0,010 μm
■ Système de mesure automatique de contour d'outil basé sur la vision-
■ Convoyeur à copeaux
■ Séparateur huile-eau
■ Dispositif de récupération des brouillards d'huile
■ Porte automatique
■ Étau à changement rapide-point zéro-
■ Mandrin à trois-mâchoirs à changement rapide-point zéro
■ Pince à changement rapide-point zéro-
■ Étau triplex à changement rapide-point zéro-
